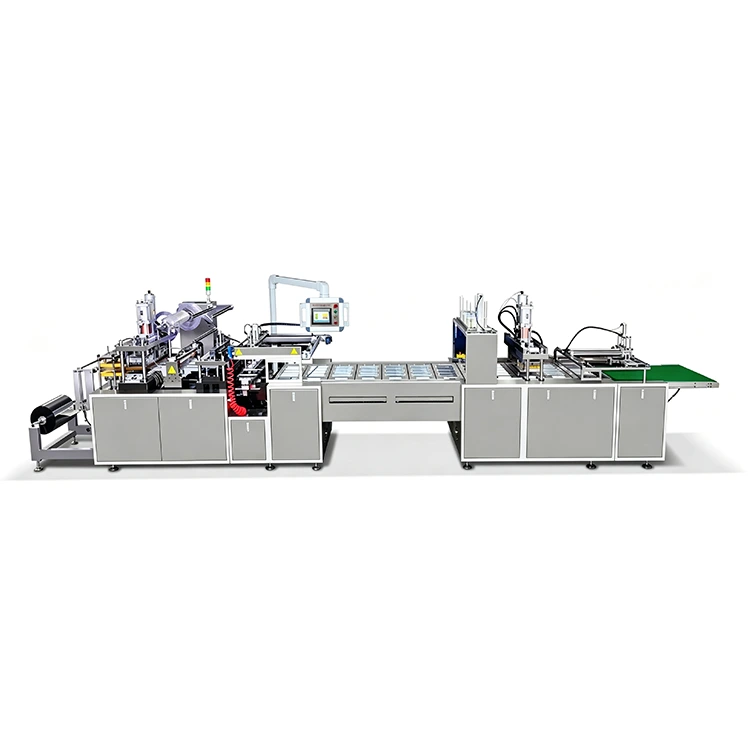

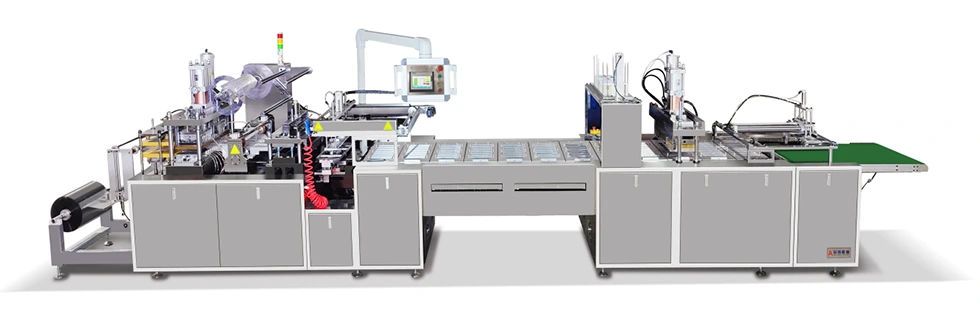

Automaattinen akkupaperin läpipainopakkauskone

Automaattinen akkupaperin läpipainopakkauskoneessa käytetään tasaisen levyn muodostus- ja tiivistysrakennetta puolikantiseen karstalliseen läpipainopakkaukseen.

Pakkausprosessi alkaa PVC/PET-levyn lämmittämisellä ja ontelon muodostamisella. Muodostunut kupla leikataan sitten ja siirretään ketjulevylle, jossa tuote ladataan ja painettu paperikortti asetetaan paikalleen. Kuumasaumaus sitoo läpipainopakkauksen korttiin ennen kuin valmis pakkaus puretaan.

Pääprosessi on:

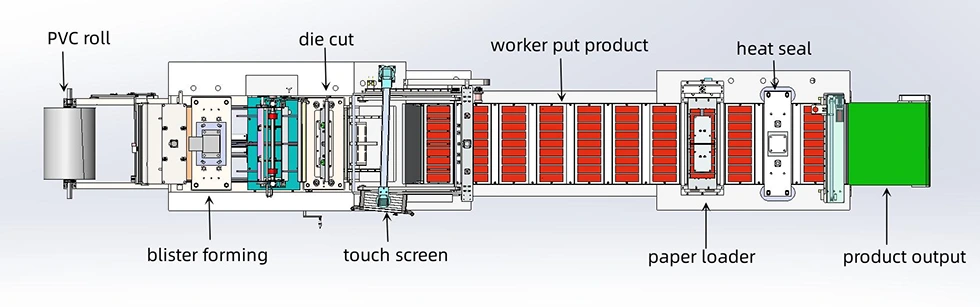

PVC/PET-lämmitys → Rakkulan muodostus → Servo-pito → Rakkulan leikkaaminen → Romun keräys → Läpipainopakkaus → Tuotteen lataaminen → Paperikortin asettaminen → Kuumasaumaus → Valmis pakkauksen ulostulo

Manuaalinen tuotteiden lastaus sisältyy vakioprosessiin, kun taas muut pakkaustoiminnot koordinoidaan mekaanisesti.

Yksi kone erilaisille karstatuille tuotteille

Automaattinen akkupaperin läpipainopakkauskoneemme soveltuu tuotteille, joilla on eri muotoja, kokoja ja pakkausvaatimuksia.

Muotoilualue ja työkalut voidaan valita tuotteen todellisten mittojen ja korttiasetelman mukaan.

Tämä tekee akkupaperin läpipainopakkauskoneesta erityisen merkityksellisen valmistajille ja sopimuspakkaajille, jotka käsittelevät useampaa kuin yhtä karstattua tuotetta.

Hallittu lämmitys ja rakkuloiden muodostuminen

Tasainen muovaus riippuu suuresti lämpötilan stabiilisuudesta ja materiaalin vetovoimasta.

AC-600Machine käyttää erillistä lämmitystehoa muotoiluosalle ja kuumasaumausosalle, ja lämpötilan säätöä ohjataan koneen ohjausjärjestelmän kautta.

Muotoiluosan teho on 3,5 kW × 2, kun taas kuumasaumausosan lämmitysteho on 4 kW.

Kone valvoo myös olosuhteita, kuten:

● PVC-materiaalin puute

● Riittämätön ilmanpaine

● Sähkökomponenttien viat

● Lämpötilasta johtuvat poikkeavuudet

Kun epänormaali tila havaitaan, ohjausjärjestelmä hälyttää tai pysäyttää asianmukaisen toiminnon vähentääkseen viallisen pakkauksen riskiä.

PLC-ohjaus tuotannonvalvonnalla

AC-600 käyttää Mitsubishi PLC -ohjausjärjestelmää, jossa on kosketusnäytöllinen käyttöliittymä.

Ohjausliittymä tarjoaa toimintoja, mukaan lukien:

● Tuotannon laskenta

● Vian ilmaisu

● Huoltomuistutukset

● Salasanasuojauksen käynnistäminen

● Lämpötilan valvonta

● Koneen tilan näyttö

Hälytysjärjestelmä auttaa käyttäjiä tunnistamaan ongelmat, kuten materiaalipulan, riittämättömän ilmanpaineen tai sähköviat tarkistamatta jokaista asemaa manuaalisesti.

Tuotteen vaihtamiseen suunniteltu työkalu

Karstatussa läpipainopakkauksessa käytetään harvoin yhtä yleismuottia. Läpipainopakkaus, leikkausmuoto ja tiivistysmuoto muuttuvat normaalisti tuotteen mukana.

Tästä syystä AC-600 käyttää eri tuotteille tarkoitettuja muotoilu- ja stanssaustyökaluja.

Mukana toimitettu työkalupaketti sisältää:

● Muotin muodostaminen

● Leikattu muotti

● Rakkulan siirtomanipulaattori

● Kuumasaumattava ylämuotti × 1

● Paperikortin latauslaite

● Kuumasaumautuvat pohjamuotit × 25

Vakiomuottikokoonpano tukee 173 × 139 mm:n paperikorttia, jossa on kaksi korttia muottia kohden.

Muille korttikokoille tai tuoteasetteluille KEDE voi tarjota vastaavat työkalut vaaditun pakkausmuodon mukaan.

Pääkomponentit

Valitut sähkö- ja liikkeenohjauskomponentit hankitaan vakiintuneilta teollisuusmerkeiltä.

Tarkka komponenttikokoonpano tulee vahvistaa lopullisessa koneen tarjouksessa.

Koneen rakentaminen

AC-600 runko on valmistettu hitsatuista teräslevyistä, ja se läpikäy jännityksenpoistokäsittelyn rakenteen vakauden parantamiseksi.

Kosketuskohdissa käytetään kromattuja ja ruostumattomia teräspintoja. Tarkasti viimeistellyt ohjauskiskot ja voimansiirtokomponentit auttavat ylläpitämään sujuvaa liikettä muotoilun, siirron ja tiivistyksen aikana.

Tämä rakenne on tarkoitettu jatkuvaan teolliseen käyttöön pitäen samalla rutiinipuhdistuksen ja huollon hallittavissa.

Tekniset tiedot

Pakkaus ja toimitus

Automaattinen akkupaperin läpipainopakkauskone on suojattu joustavalla kalvolla ja kiinnitetty puulavalle ennen lähettämistä.

Vakiotoimitus ajoitetaan 60 päivän kuluessa käsirahavahvistuksesta, riippuen koneen lopullisesta kokoonpanosta ja työkaluvaatimuksista.

AC-600 toimitetaan CE-sertifioidulla.

FAQ

Mitä tuotteita AC-600 voi pakata?

Kone soveltuu pienille ja keskikokoisille tuotteille, kuten akuille, elektroniikka, paperitavarat, laitteistot, autonosat, kosmetiikka, lelut ja muut kulutustavarat, jotka vaativat karstattua läpipainopakkausta.

Minkä tyyppisiä läpipainopakkauksia Battery Paper Blister Molding Sealing Machine tuottaa?

Se on suunniteltu puolikannettuun karstalliseen läpipainopakkaukseen, jossa muotoiltu PVC/PET-läpipainopakkaus kuumasaumataan paperikortille.

Mikä on suurin muovaussyvyys?

Suurin muovaussyvyys on 50 mm tuotteen, materiaalin ja muotin konfiguraation mukaan.

Pystyykö kone käsittelemään erikokoisia tuotteita?

Kyllä. Muotoilu- ja stanssatut muotit voidaan suunnitella tuotteen mittojen, läpipainopakkauksen muodon ja paperikortin koon mukaan.

Kuinka monta pakkausta kone pystyy valmistamaan tunnissa?

Vakiokokoonpano voi tuottaa noin 2 700 pakkausta/tunti kahden kortin muottiasettelulla. Todellinen teho vaihtelee tuotteen ja muotin kokoonpanon mukaan.

Voiko paperikortin kokoa mukauttaa?

Kyllä. Työkalu- ja kortinlatausjärjestelyt voidaan sovittaa eri paperikorttien mittojen ja pakkausasettelujen mukaan.

Minkä paksuisen materiaalin kone kestää?

Ilmoitettu PVC/PET-materiaalin paksuusalue on 0,15–0,5 mm.

Mitä PLC:tä koneessa käytetään?

Vakiokoneessa on Mitsubishi FX3G40MT PLC, jossa on kosketusnäytöllinen käyttöliittymä.

Onko kone saatavilla CE-sertifioituna?

Kyllä. AC-600 toimitetaan CE-sertifioidulla.

Voiko KEDE tarjota asennus- ja huoltotukea?

Kyllä. KEDE tarjoaa asennus- ja testausapua, takuupalvelua ja pitkäaikaista teknistä tukea. Tarvittaessa voidaan järjestää myös insinööripalvelu paikan päällä.
