Nopea kapselin läpipainopakkaus ja kartonkikone

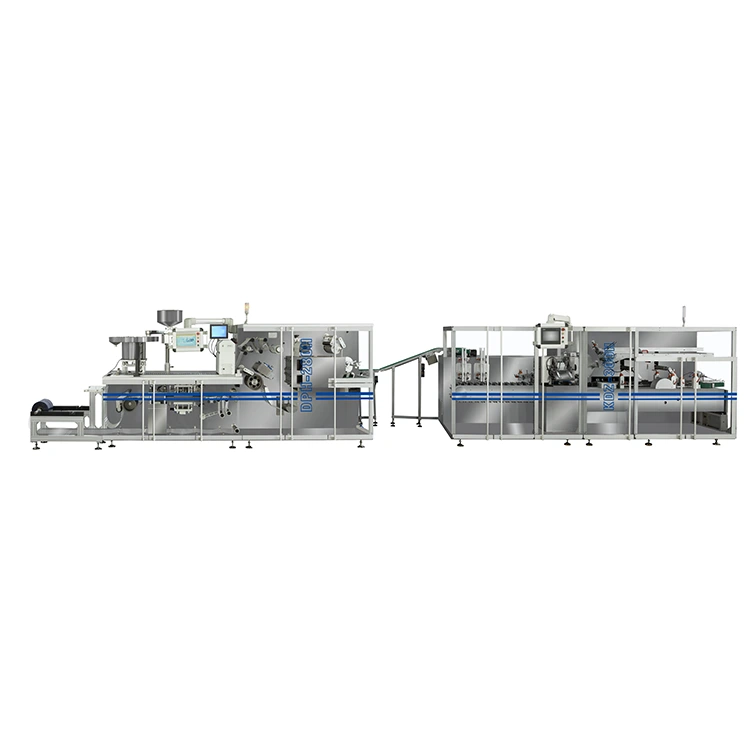

Nopea kapselin läpipainopakkaus- ja -pakkauskone yhdistää DHP-280/KDZ-280H-täysservo-läpipainopakkauskoneen nopeaan KDZ-300-pakkauslaitteeseen. Kun läpipainopakkaukset on muodostettu, suljettu ja lävistetty, ne siirretään kartonkiosastolle esitteiden käsittelyä, pahvipakkauksen avaamista, tuotteen pakkaamista ja pahvipakkauksen sulkemista varten. Tuotteen syöttöosa on konfiguroitu läpipainopakkausten mittojen ja tuotantovaatimusten mukaan, joten koko linja tukee erilaisia ​​lääkepakkausmuotoja.

Integroitu läpipainopakkausprosessi

Linja luo jatkuvan pakkausvirran läpipainopakkaustuotannosta valmiisiin laatikoihin:

Rakkulan muodostus → Kuumasaumaus → Tulostus / lävistys → Läpipainopakkaus → Tuotteen syöttö → Pahvikotelon avaaminen → Esitteen asettaminen → Tuotteen täyttö → Pahvikotelon sulkeminen → Valmiin laatikon purkaminen

Läpipainopakkaus valmistelee valmiit pakkaukset ennen niiden siirtämistä pakkaukseen. Syöttö- ja siirtoosat on konfiguroitu todellisten läpipainopakkausten mittojen ja tuotantovaatimusten mukaan, mikä auttaa vähentämään manuaalista käsittelyä ja ylläpitämään vakaata yhteyttä kahden koneen välillä.

Lääkevalmistajille tämä kokoonpano soveltuu jatkuvaan tuotantoon, jossa läpipainopakkauksen ja kartonkipakkauksen on toimittava yhtenä koordinoituna prosessina.

DPH-380H Full Servo Blister Machine

DHP-280/KDZ-280H muovailee, sulkee ja lävistää lääkeläpipainopakkaukset ennen kuin ne tulevat pakkaukseen. Se käyttää kahdeksaa erillistä Panasonic-servomoottoria kosketusnäyttöpohjaisella liikkeenohjauksella, mikä mahdollistaa yksittäisten tuotantoasemien säätämisen ohjausjärjestelmän avulla.

Kone tukee PVC-ALU- ja ALU-ALU-läpipainopakkauksia vastaavilla työkalukokoonpanoilla.

Tärkeimmät tekniset parametrit

Parametri	Erittely
Muodostusalue	300 × 380 mm
Muotoilun syvyys	≤16 mm
PVC-ALU nopeus	120-150 sykliä/min, max. 200 sykliä/min
ALU-ALU Nopeus	60-80 sykliä/min, max. 100 sykliä/min
Kokonaisteho	29 kW max.
Ilmanpaine	0,4–0,7 MPa
Ilmankulutus	200l/h
Vedenpaine	0,1–0,25 MPa
Veden kulutus	600l/h
Koneen mitat	5600 × 1200 × 1800 mm
Koneen paino	3500 kg
Virtalähde	Kolmivaiheinen viisijohdinjärjestelmä

Täysi servoohjaus

Muovaus-, veto-, lämpösaumaus-, painatus- ja lävistysosat käyttävät itsenäistä servo-ohjausta. Tuotantoparametreja voidaan säätää käyttöliittymän kautta sen sijaan, että luottaisimme kokonaan mekaanisiin nokkasäätöihin.

Useita läpipainopakkausmuotoja käsitteleville lääkevalmistajille tallennetut parametrit voivat yksinkertaistaa toistuvaa tuotantoa ja auttaa ylläpitämään yhdenmukaisia ​​koneen asetuksia muotomuutosten välillä.

DPH-380H suunnitteluominaisuudet

Ulkoinen PVC-rullalausta

Mahdollistaa materiaalirullien vaihtamisen helpommin häiritsemättä päämuovausosuutta.

PID-ohjattu lämmitys

Lämmitysjärjestelmä tarjoaa kontrolloidun lämpötilan säädön tasaisempien muotoilu- ja tiivistysolosuhteiden takaamiseksi.

Kaarevavarren muodostusmekanismi

Kaareva varsirakenne auttaa vähentämään tärinää jatkuvan muovauksen aikana.

Slide-In muottisuunnittelu

Muotissa käytetään liukurakennetta vaihtamisen yksinkertaistamiseksi ja tarpeettoman irrotustyön vähentämiseksi.

Vesijäähdytteinen vetorulla

Auttaa säätelemään telan lämpötilaa jatkuvan käytön aikana ja vähentämään materiaalin muodonmuutoksia.

Pyörivä 120° manipulaattori

Tukee hallittua tuotteen siirtoa ja viallisten läpipainolevyjen yksittäistä hylkäämistä.

Servo-ohjattu foliolähtö

Kohdistimen kohdistus auttaa säilyttämään kohdistustarkkuuden alumiinifolion syöttämisen aikana.

KDZ-300 nopea kartonkipakkaus

KDZ-300 vastaanottaa valmiit läpipainopakkaukset ja lataa ne automaattisesti taitettaviin laatikoihin. Kartonki toimii 200–280 laatikkoa/min, kun taas tuotteen syöttöjärjestelmä on konfiguroitu todellisten läpipainopakkausten mittojen ja lastausjärjestelyn mukaan.

Tekniset parametrit

Parametri	Erittely
Malli	KDZ-300
Nopeus	200-280 laatikkoa/min
Pahvin koko	70–180 × 35–80 × 14–50 mm
Kartonkipaperin paino	250-350 g/m²
Lehden koko	80–250 × 90–170 mm
Lehti taittuu	1-4 taitosta
Tehoa	5 kW, 220V/380V
Ilmanpaine	≥0,6 MPa
Ilmankulutus	160-200 l/min
Koneen mitat	4800 × 1600 × 1860 mm
Koneen paino	4500 kg

Vakio KDZ-300 toimitetaan ilman yleissyöttölaitetta. Syöttöosa on suunniteltu läpipainopakkauksen koon, muodon, suunnan ja tarvittavan täyttömäärän mukaan.

Miksi integroida läpipainopakkauskone ja kartonkipakkaus?

Nopean kapselin läpipainopakkaus- ja -pakkauskoneen on toimittava yhteensopivilla nopeuksilla ja säilytettävä luotettava tuotteen siirto. Pelkästään kahden erillisen koneen sijoittaminen yhteen ei takaa vakaata tuotantoa.

KEDE-konfiguraatio ottaa huomioon näiden kahden koneen välisen yhteyden suunnitteluvaiheessa.

Jatkuva tuotteiden siirto

Valmiit läpipainopakkaukset liikkuvat suoraan kartonkiosaa kohti, mikä vähentää manuaalista keräämistä ja uudelleenlataamista.

Tuotekohtainen ruokinta

Pakkauksen syöttölaite on suunniteltu läpipainopakkauksen todellisten mittojen ja poiston suunnan mukaan.

Koordinoitu tuotanto

Läpipainopakkauskone ja kartonkipakkaus on konfiguroitu vaaditun tuotantokapasiteetin mukaan sen sijaan, että niitä käsitettäisiin toisiinsa liittymättöminä koneina.

Yksinkertaistettu projektikoordinointi

Mekaaniset liitännät, tuotteen syöttö ja linjaliitännät voidaan hoitaa sama insinööritiimi.

Testaus ennen lähetystä

Koko linja voidaan testata todellisilla asiakkaan tuotteilla ja pakkausmateriaaleilla ennen toimitusta.

Kapselin syöttöjärjestelmä

Kapselin läpipainopakkauksia varten linja voidaan varustaa nopealla FY-380-telasyöttölaitteella.

Syöttölaite on suunniteltu kapselituotteille, jotka edellyttävät kontrolloitua syöttöä ja sijoittelua ennen rakkuloiden muodostumista. Värähtävä kisko ohjaa kapseleita kohti muodostusosaa säilyttäen samalla hallitun syöttönopeuden.

Ruokintakokoonpanoa voidaan säätää seuraavasti:

Vaatimus	Kokoonpanon huomioiminen
Kapselin koko	Rata- ja ruokintamitat
Tuoteorientaatio	Ruokinnan suunta ja sijoitus
Läpipainopakkaus	Taskujärjestely
Tuotantonopeus	Syöttölaitteen lähtö sovitettu DPH-380H:n kanssa
Tuotetyyppi	Kapselin muoto ja mitat

Tämä kokoonpano sopii lääkevalmistajille, jotka tuottavat PVC-ALU-läpipainopakkauksia ja valikoituja kylmämuovattuja alumiinisovelluksia.

Ydinkomponentit

Tärkeimmät sähkö- ja pneumaattiset komponentit valitaan vakiintuneilta teollisuusmerkeiltä.

Komponentti	Merkki
PLC	Siemens
Kosketusnäyttö	Siemens
Taajuusohjain	Schneider
Päämoottori	Tai Li
Valosähköiset / läheisyysanturit	SAIRAS
Sylinterit / solenoidiventtiilit	Airtac
Enkooderi / Releet	Omron
Laakerit	Harbin

Komponenttien tekniset tiedot voidaan vahvistaa lopullisen koneen kokoonpanon ja projektin vaatimusten mukaan.

Räätälöinti erilaisille läpipainopakkauksille

Integroitu linja ei rajoitu yhteen kiinteään läpipainopakkaukseen. Syöttö- ja kartonkiosastot voidaan konfiguroida asiakkaan todellisen tuotteen ja pakkausmateriaalien mukaan.

Läpipainopakkaus ruokinta

Syöttölaite voidaan suunnitella seuraavasti:

● Rakkulan pituus ja leveys

● Rakkulan paksuus

● Tuotteen suunta

● Läpipainopakkausten määrä pakkauksessa

● Vaadittu latausjärjestys

Pakkauksen kokoonpano

KDZ-300 tukee kartonkikokoja sen vakiotyöskentelyalueella. Erityiset kartonkivaatimukset voidaan arvioida näytetestauksella ennen tuotantoa.

Rivin asettelu

DPH-380H:n ja KDZ-300:n välinen liitäntä voidaan järjestää seuraavasti:

● Työpajatila

● Koneen purkusuunta

● Kuljettimen korkeus

● Käyttäjän pääsy

● Ylävirran ja loppupään laitteet

HMI-asetukset

Tuotekohtaiset parametrit voidaan tallentaa ohjausjärjestelmään toistuvan tuotannon ja formaattien hallinnan yksinkertaistamiseksi.

Valinnaiset toiminnalliset moduulit

Lisämoduuleja voidaan valita todellisten pakkaus- ja tarkastusvaatimusten mukaan.

Moduuli	Toiminto	Sovellus
GUK-paperikansio	1–4-kertainen lehtisten käsittely	Lääkepakkaukset
Mustesuihkutulostin	Erä- ja viimeinen tulostus	Jäljitettävät tuotteet
Koodilukija	Koodin vahvistus	Tuotteen jäljitettävyys
Kuumaliimayksikkö	Pahvikotelon liimatiiviste	Korkeatiivistävä pakkaus
Online-painontarkistus	Tuotteen läsnäolo / painon tarkastus	Laadunvalvonta
Automaattinen jätteenpoisto	Poistaa hylätyt laatikot	Nopea tuotanto

Lopullinen kokoonpano määräytyy tuotenäytteiden, pahvipakkausten spesifikaatioiden, tuotantonopeuden ja tarvittavien toimintojen mukaan.

Mukauttamisen työnkulku

1. Tuotteen ja pakkauksen arviointi

KEDE tarkastelee tuotteen mitat, läpipainopakkausten tekniset tiedot, kotelon koon, esitevaatimukset ja tavoitetuotantonopeuden.

2. Näytetestaus

Asiakkaiden näytteet testataan asianmukaisilla laitteilla ruokinnan, rakkuloiden muodostumisen ja pakkauksen toimivuuden varmistamiseksi.

3. Linjasuunnittelu

Suunnittelutiimi määrittää syöttölaitteen järjestelyn, koneen liitännän, kuljetinkokoonpanon ja valinnaiset moduulit.

4. Konevalmistus

Laitteet valmistetaan hyväksyttyjen teknisten kokoonpano- ja tuotantopiirustusten mukaisesti.

5. Tehtaan vastaanottotesti

Koko linja testataan asiakasnäytteillä ennen lähettämistä. Koneen toiminta, syöttöstabiilisuus, pahvipakkaus ja pakkaustulos tarkastetaan testin aikana.

6. Viennin valmistelu

Vastaanoton jälkeen laitteet puhdistetaan, suojataan ja pakataan kansainvälistä kuljetusta varten vaaditun teknisen dokumentaation kanssa.

FAQ

Voiko linja pakata sekä PVC-ALU- että ALU-ALU-läpipainopakkauksia?

Kyllä. DPH-380H tukee molempia pakkausmuotoja vastaavilla työkalukokoonpanoilla.

Mikä on suurin kartonkinopeus?

KDZ-300:n nopeus on jopa 280 laatikkoa minuutissa, riippuen tuotteesta, syöttölaitteen kokoonpanosta ja laatikon muodosta.

Voitko suunnitella syöttölaitteen läpipainopakkauksellemme?

Kyllä. Tuotteen syöttölaite konfiguroidaan läpipainopakkauksen mittojen, suunnan ja tarvittavan täyttöjärjestelyn mukaan.

Voitko testata tuotteitamme ennen tuotantoa?

Kyllä. KEDE voi suorittaa näytekokeita käyttämällä todellisia tuotteitasi, läpipainopakkauksiasi, laatikoita ja esitteitä.

Pystyykö linja käsittelemään kapseleita?

Kyllä. Nopea FY-380-telasyöttölaite voidaan konfiguroida kapselinsyöttösovelluksiin.

Minkä kokoisia laatikoita KDZ-300 kestää?

Vakiopakkausvalikoima on 70–180 × 35–80 × 14–50 mm. Pahvipakkausten erityisvaatimukset tulee arvioida näytetestien avulla.

Voiko rivi sisältää esitteen lisäyksen ja koodauksen?

Kyllä. Paperin taitto, esitteiden lisääminen, mustesuihkutulostus, koodinluku ja muut valinnaiset moduulit voidaan integroida projektin vaatimusten mukaan.

Voiko koko linjaa mukauttaa?

Kyllä. KEDE voi räätälöidä syöttölaitteen, siirto-osan, kartonkikokoonpanon, linja-asettelun ja valinnaiset toiminnalliset moduulit asiakkaan tuotantovaatimusten mukaan.
