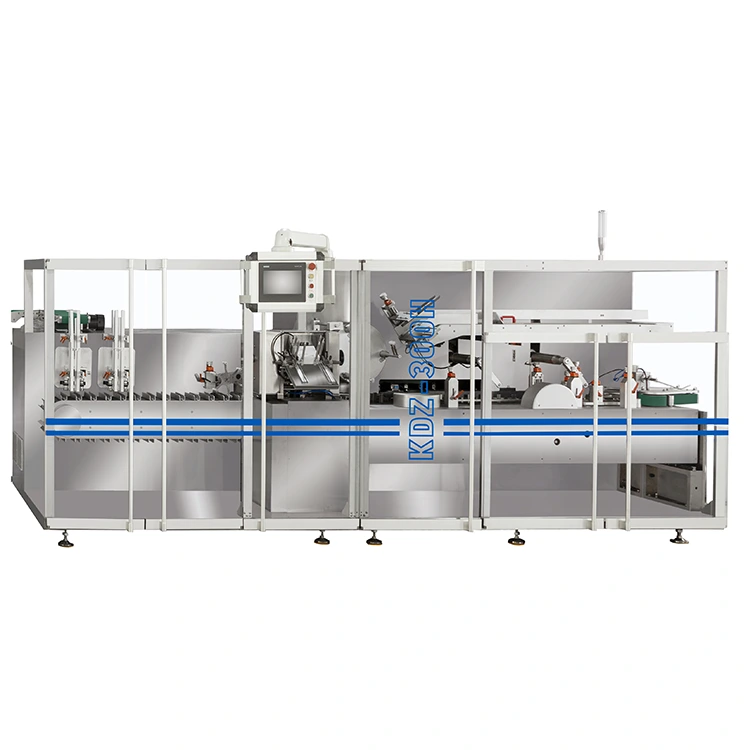

Täysinopeuksinen jatkuvatoiminen kartonkikone käyttää koordinoitua servo-ohjattua liikettä tuotteen syöttämiseen, laatikon avaamiseen, asettamiseen ja sulkemiseen, mikä mahdollistaa näiden toimintojen jatkuvan jatkuvan toistuvien pysäytys- ja käynnistysjaksojen sijaan. Se voidaan integroida ylävirran syöttö-, täyttö- tai tarkastuslaitteisiin ja konfiguroida lisävarusteilla, kuten esitteen syöttö, mustesuihkukoodaus ja kuumasulatetiivistys. Sen ruostumattomasta teräksestä valmistettu ulkopinta tekee koneesta sopivan myös lääke-, kosmetiikka-, elintarvike- ja muihin tuotantoympäristöihin, joissa jatkuva tuotanto ja hygieeninen rakenne ovat tärkeitä.

Rakennettu tehokkaaseen jatkuvaan kartonkimiseen

Nopea pahvipakkaus ei ole pelkästään moottorin nopeuden lisäämistä. Suuremmalla teholla tuotteen siirron, laatikon avaamisen ja asettamisen on pysyttävä synkronoituna koko tuotantosyklin ajan.

KDZ-300H käyttää täyden servokäyttökokoonpanoa koordinoidakseen pääkäyttöliikkeitä. Tämä antaa koneelle paremman hallinnan tuotteiden sijoittelusta ja laatikoiden käsittelystä samalla, kun tuotantonopeus on jopa 280 laatikkoa minuutissa.

Tehtaissa, joissa on pitkiä tuotantovuoroja, etuna on johdonmukaisempi pakkausprosessi kuin suuri huippunopeus, jota linjan muu osa ei pysty ylläpitämään.

Tekniset tiedot

Parametri	Erittely
Malli	KDZ-300H*
Pakkauksen nopeus	200-280 laatikkoa/min
Pakkauksen koko (P × L × K)	70–180 × 35–80 × 14–50 mm
Kartonkitaulu	250-350 g/m²
Lehden paino	60-70 g/m²
Taitettu lehtinen koko (P × L)	80–250 × 90–170 mm
Lehden taittaminen	1-4 taitosta
Työpaine	≥0,6 MPa
Ilmankulutus	160-200 l/min
Virtalähde	220V / 380V
Moottorin teho	5 kW
Koneen mitat	4800 × 1600 × 1860 mm
Koneen paino	4500 kg

Täysi servoohjaus synkronoituun käyttöön

Täysservopakkauskoneen pääarvo tulee selvemmäksi tuotantonopeuden kasvaessa.

Full servo high speed Continuous kartonkikone koordinoi tuotteen siirtoon ja laatikoiden käsittelyyn liittyviä liikkeitä servoohjatun toiminnan avulla. Sen sijaan, että syöttöä, työntämistä ja laatikon sulkemista käsitettäisiin itsenäisinä mekaanisina toimenpiteinä, kone on konfiguroitu niin, että niiden ajoitus vastaa vaadittua tuotantosykliä.

Tämä on erityisen tärkeää, kun pahvikone on kytketty alkupään automatisoituun prosessiin. Tuotteen saapumisen ja pahvipakkauksen saatavuuden välinen epäsuhta voi johtaa kasautumiseen, tuotteiden puuttumiseen tai tarpeettomiin linjapysähdyksiin.

Jokaisessa projektissa KEDE voi säätää ruokintajärjestelyn tuotteen ominaisuuksien, laatikoiden mittojen ja tarvittavan tehon mukaan.

Tuotteen ja laatikon yhteensopivuus

Täysinopeuksinen jatkuvatoiminen kartonkikone voidaan konfiguroida eri tuotteille ja pakkausmuodoille sen sijaan, että se olisi rajoitettu yhteen kiinteään sovellukseen.

Tyypillisiä käyttökohteita ovat lääketuotteet, kuten läpipainopakkaukset, lääkepullot, injektiopullot, ruiskut ja voideputket. Kosmeettisia ja hygieniatuotteita voivat olla huulipunat, voidesäiliöt, roll-on tuotteet ja saippua. Samaa kartonkialustaa voidaan mukauttaa myös yksittäispakattuille elintarvikkeille, pusseille, lääketieteellisille tuotteille ja valituille elektronisille komponenteille.

Varsinainen syöttötapa riippuu tuotteen mitoista, suunnasta, pinnan ominaisuuksista ja tavasta, jolla tuote tulee pakkaukseen. Tästä syystä suositellaan näytetestausta ennen koneen konfiguroinnin viimeistelyä.

Pahvipakkausten käsittely eri pakkausmuodoille

KDZ-300H vakiopakkausvalikoima on:

Pituus 70-180 mm, leveys 35-80 mm ja korkeus 14-50 mm.

Se tukee kartonkia alueella 250–350 g/m². Esitteitä käyttäviin sovelluksiin koneeseen mahtuu 60–70 g/m² paperia, jonka koko on 80–250 × 90–170 mm ja 1–4 taittotoimintoa.

Erikoislaatikoiden mittojen, levyn ominaisuuksien tai sulkemisvaatimusten osalta KEDE voi tarkastella kotelonäytteitä ja määrittää, tarvitaanko työkaluja tai aseman säätöjä.



Määritä linjasi ympärillä oleva kartonkipakkaus

Nopea kartonkikone asennetaan harvoin erillisenä koneena. Sen suorituskyky riippuu siitä, kuinka hyvin se kommunikoi mekaanisesti laitteen kanssa ennen ja jälkeen sitä.

KDZ-300H voidaan konfiguroida:

● Tuotteen syöttö sovitettu ylävirran kuljettimeen tai käsittelykoneeseen

● Esitteen taittaminen ja asettaminen

● Erä-, päivämäärä- tai erätietojen mustesuihkukoodaus

● Sulateliimatiivistys

● Tuotteen suuntaus- ja syöttökokoonpanot

● Loppupään laatikoiden purkujärjestelyt

● Erikoislaatikoiden käsittelykokoonpanot

Näiden vaihtoehtojen tarkoituksena ei ole lisätä tarpeettomia laitteita. KEDE valitsee tarvittavan kokoonpanon asiakkaan todellisen pakkausprosessin mukaan.

Suunniteltu farmaseuttiseen, kosmetiikka- ja elintarviketuotantoon

Täysinopeuksinen jatkuvatoiminen kartonkikone sopii tuotantoympäristöihin, joissa automaattisen kartonkipakkauksen on pysyttävä alkupään laitteiden tahdissa.

Lääkepakkaukset

Kone voidaan konfiguroida läpipainopakkauksille, lääkepulloille, injektiopulloille, ruiskuille, voideputkille ja vastaaville farmaseuttisille tuotteille.

Kosmetiikka ja henkilökohtaiset hygieniatuotteet

Se pystyy käsittelemään pahvipakkausvaatimukset huulipunalle, kermasäiliöille, roll-on tuotteille ja muille henkilökohtaisen hygienian tuotteille.

Ruoka & Makeiset

Sopivat kokoonpanot ovat saatavilla käärityille tuotteille, annospakkauksille, pusseille ja muille yksittäin pakatuille elintarviketuotteille.

Lääketieteellinen ja kuluttajatuotteet

Alusta voidaan myös mukauttaa valituille lääketieteellisille tuotteille, kotitaloustuotteille ja pienille pakkauksille niiden mittojen ja ruokintaominaisuuksien mukaan.

Tehdastestaus ennen toimitusta

Ennen toimitusta pahvikone kootaan, säädetään ja testataan sovitun konekokoonpanon mukaisesti.

Tarkastus kattaa tärkeimmät käyttötoiminnot, mukaan lukien:

Testialue	Päätarkastus
Pahvilaatikon ruokinta	Pakkauksen tyhjä nouto ja avaaminen
Tuotteen ruokinta	Tuotteiden asemointi ja siirto
Lisäys	Tuotteen syöttö laatikkoon
Taitettava	Pahviläpän liike ja muotoilu
Tiivistys	Kiinnitä tai liimaa tarvittaessa
Jatkuva toiminta	Nopeus ja toimintavakaus
Turvallisuus	Vartijat, hätäpysäytykset ja hälyttimet

Kun asiakasnäytteitä on saatavilla, KEDE voi suorittaa tuotantokokeilun oikeilla tuotteilla ja laatikoilla ennen lopullista hyväksyntää.



Ruostumattomasta teräksestä valmistettu rakenne hygieeniseen tuotantoon

Täysinopeuksisessa jatkuvassa kartonkikoneessa on ruostumattomasta teräksestä valmistettu ulkorakenne, joka on suunniteltu tuotantoympäristöihin, joissa vaaditaan säännöllistä puhdistusta ja hygieenistä käyttöä.

Lääke-, elintarvike- ja kosmetiikkasovelluksissa koneen rakenne voi tukea GMP-suuntautuneita tuotantovaatimuksia. Tuotteen kosketus- ja ohjauskomponentit voidaan konfiguroida käyttökohteen ja materiaaliominaisuuksien mukaan.

Konerakenne on suunniteltu myös jatkuvaan teolliseen käyttöön, runko antaa mekaanisen tuen, jota tarvitaan nopeaan liikkumiseen.

Tekninen tuki asennuksesta tuotantoon

KEDE tarjoaa teknistä dokumentaatiota ja tukea koneen asennukseen, käyttöön ja kunnossapitoon.

Projektista riippuen tuki voi sisältää:

Asennusohjeet

Koneen asennusta ja käyttöönottoa varten toimitetaan tekniset piirustukset ja käyttöohjeet.

Kuljettajan koulutus

Peruskäyttö, muodonvaihto, puhdistus ja rutiinihuolto voidaan kattaa koneen käyttöönoton tai tehtaan vastaanoton yhteydessä.

Etäapu

KEDE-teknikot voivat tarjota etätukea käytön säätöihin ja vianetsintään.

Varaosat

Koneen mukana toimitetaan suositellut varaosat, jotta asiakkaat voivat valmistautua rutiinihuoltoon.

Paikan päällä käyttöönottoa vaativissa projekteissa palvelujärjestelyt voidaan neuvotella asennuspaikan ja projektin laajuuden mukaan.



FAQ

Voiko jatkuvan kartonkikoneen liittää olemassa olevaan pakkauslinjaan?

Kyllä. Kone voidaan konfiguroida alkupään tuotteen syöttöjärjestelmän ja loppupään kuljetusvaatimusten mukaan. Linjan nopeus, tuotteen suunta ja siirtokorkeus tulee varmistaa suunnittelun aikana.

Mikä tuotantonopeus jatkuvalla kartonkikoneella voi saavuttaa?

Mukana toimitetussa erittelyssä työnopeus on 200–280 laatikkoa/min. Todellinen tuotanto riippuu tuotteen ominaisuuksista, laatikon muodosta, syöttötavasta ja linjakokoonpanosta.

Mikä tekee KDZ-300H:sta eron ajoittaisesta pakkauksesta?

KDZ-300H on suunniteltu jatkuvaan nopeaan pakkaukseen servo-ohjatulla liikkeellä. Tämä tekee siitä sopivamman tuotantolinjoille, joilla pakkaajan on säilytettävä korkea ja tasainen tuotanto.

Pystyykö kone käsittelemään erikokoisia laatikoita?

Kyllä. Vakiolaatikoiden koko on 70–180 × 35–80 × 14–50 mm. KEDE-insinöörin tulee tarkistaa erikoispakkausten mitat ennen tuotantoa.

Voiko koneeseen lisätä esitteen syöttölaitteen?

Kyllä. Esitteen taitto- ja sisäänpanojärjestelmä voidaan integroida, kun pakkausprosessi edellyttää ohjelehteä tai tuotekirjallisuutta laatikon sisällä.

Onko kuumasulatetiiviste saatavilla?

Kyllä. Kuumaliimajärjestelmä voidaan konfiguroida laatikoille, jotka vaativat liimattua sulkemista tavallisen läppätiivistyksen sijaan.

Mitä tietoja meidän tulee antaa konetarjousta varten?

Hyödyllisimmät tiedot sisältävät tuotteen mitat, tuotteen muodon, laatikon mitat, pahvimateriaalin, vaaditun tuotantonopeuden, esitevaatimukset ja nykyisen tuotantolinjan tiedot.
